 Post subject: Риг на панта ?
PostPosted: Fri Jan 18, 2019 7:07 pm
Offline
потребител
User avatar

Joined: Oct 23, 2018
Posts: 32
Здравейте,
Положението е следното.Моделирал съм обект на който,имам желанието вратите да се отварят до 100 градуса.Пробвах да сменя пивота на вратата на различни локации,но въобще не стои реалистично.Искам да помоля за помощ и съвет.Подготвил съм три сцени за сваляне и за тестове,който има желание . Едната сцена е до момента докъдето съм стигнал,а другата е само геометрия и няколко хелпъра.Третата сцена е тест на механизъм.

За този шкаф става въпрос(не обръщайте внимание на текстурата-използвам я като "placeholder")

Видео ---------->https://drive.google.com/open?id=1lzHTZawxKnz0CMu2lAauJLEee2kvMeGS


Използвам този PDF,като референс за вратите и пантите.

Preffered solutions hinges ---------->http://www.icomp.webcms.se/pdf/psl/Preffered%20solutions%20hinges.pdf

Така изглеждат вратите с "pivot_01":

"Pivot_02"

Както се вижда от картинките-не е добре.Потърсих за движението на пантите и намерих това видео,което ползвам като референс.

"European Hinge Four-Bar" Видео ---------->https://youtu.be/EWdscYFs_YU?t=13
https://youtu.be/EWdscYFs_YU?t=27

Доколкото разбирам механизмът на пантата се нарича "Four Bar Mechanism".
Гледах тези видеа ,за да разбера какво трябва да постигна:


1.https://www.youtube.com/watch?v=hrvIBtrDNV0
2.https://youtu.be/j_n3h4UHeqE?t=416
3.https://youtu.be/egmQP6jlbhs?t=7

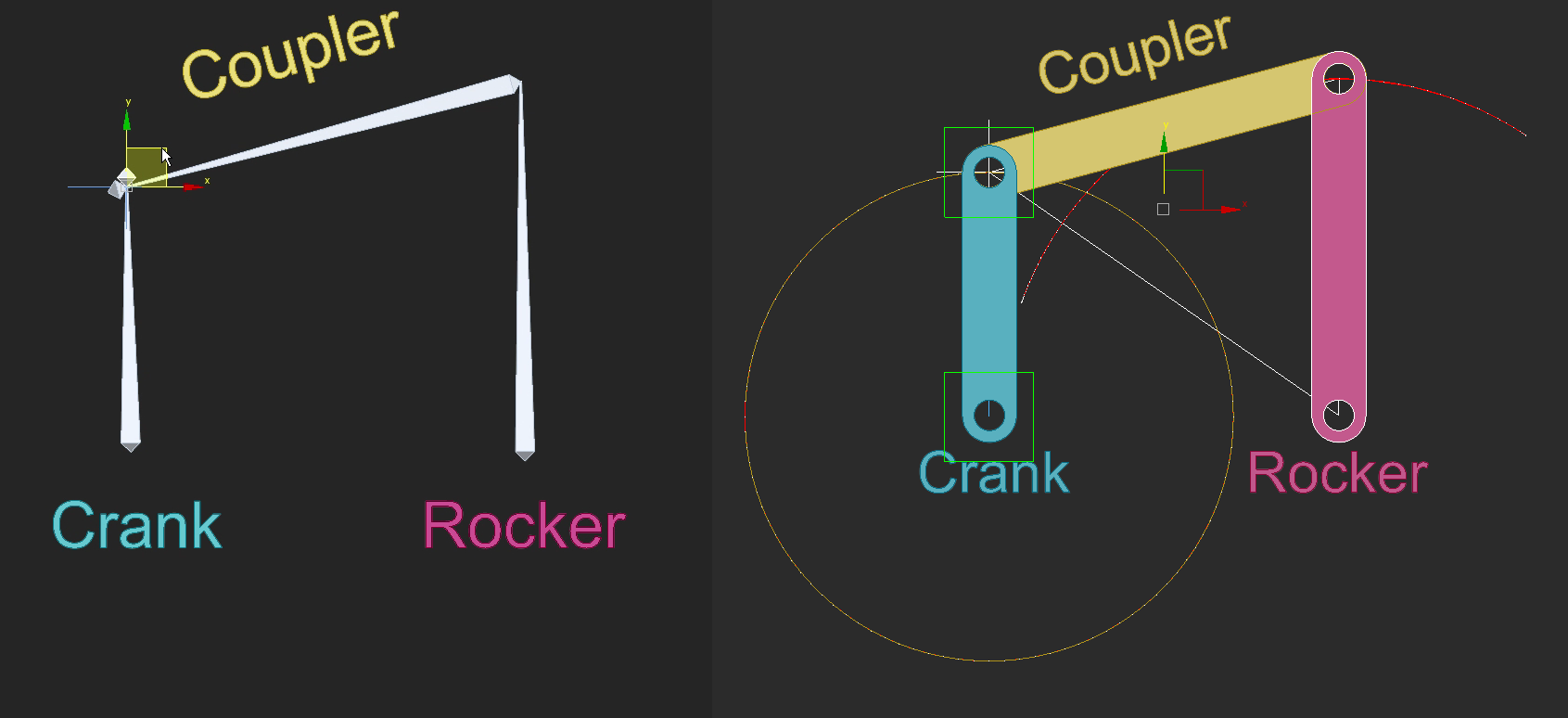

Успях да го задвижа с кости,HI solver и "constraints"-positon,look at и path:


1.Bones rotation-видео ---------->https://drive.google.com/open?id=1SkL8b67Fwtbnf85ciUXWQPOGWkZC3Gnu
2.Path constraint -видео ---------->https://drive.google.com/open?id=1mmuO3P47wrQlfiAEJ8xFzPzJl0b8-wvR

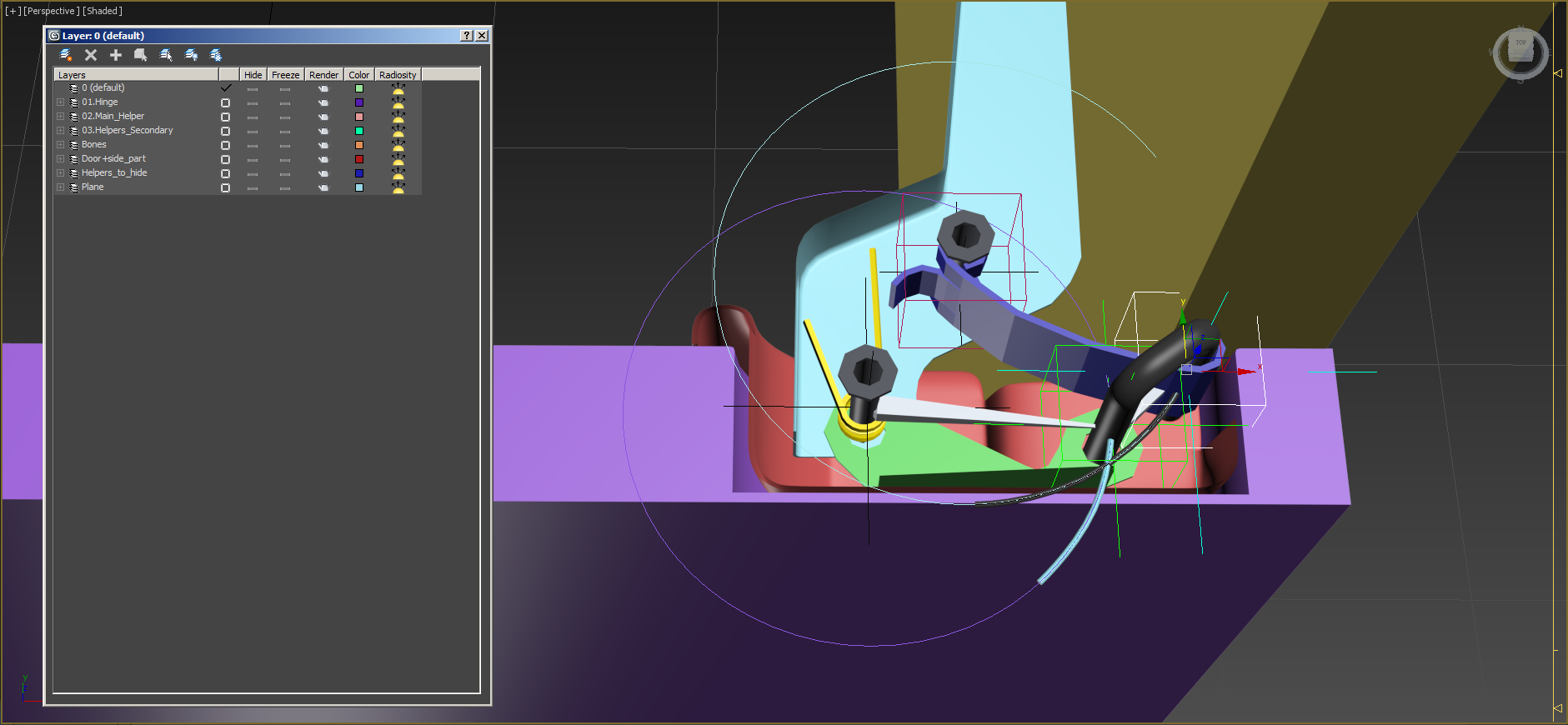

Използвал съм вторият вариант с "path constraint",защото ми трябваше фиксирано движение от точка А до точка Б. С костите (вариант 1)не можах да го постигна.Това е развитието до момента.

Видео ---------->https://drive.google.com/open?id=1AfzYx62kRHh7feZBsUdcULzCTtkTRFHP

Какво изпускам ? Така,както е в момента,вратата не се отваря докрай - на моменти " прескача",а трябва да се отваря до 100 градуса,както е на референсите по-горе.Има ли начин да се направи само с пивота на вратата?Друг е въпросът ,че пантата не е само една и дори да стане по някакъв начин ,ще е добре ,ако може да се линква само вратата към пантите и да работи.Ще съм безкрайно благодарен на всеки който се отзове.

Линк за сваляне на сцените ---------->https://drive.google.com/open?id=125PbBiGwemKF4OPVu4MVpLGT5UHaY53U
